الأشعة تحت الحمراء طويلة الموجة (LWIR): 8–14 μm

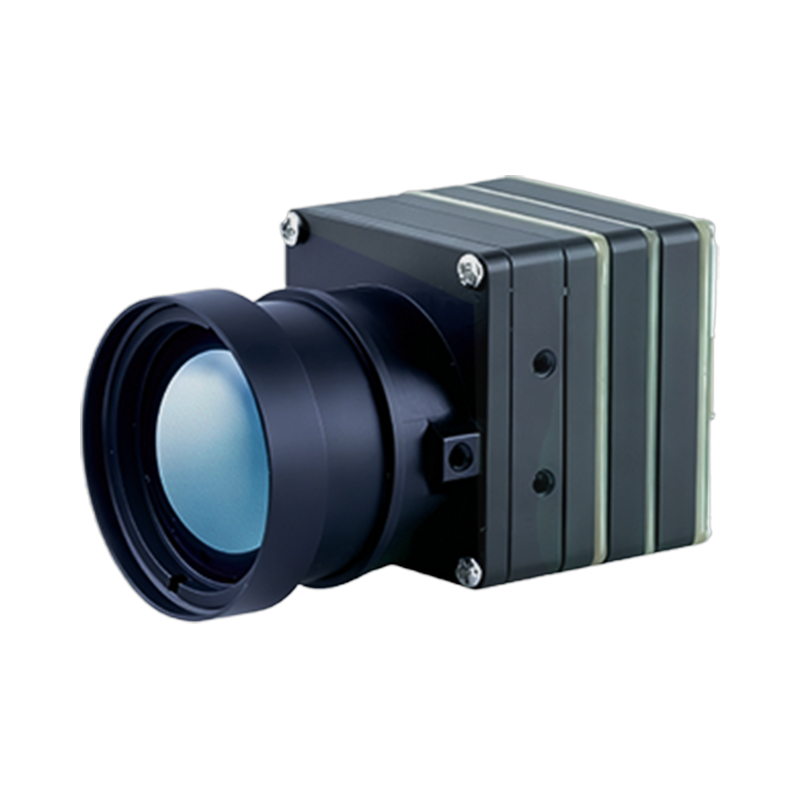

SPECTRA L12E وحدة تصوير حراري شبكية LWIR غير مبردة 1280×1024/12 μm مع عدسة ثابتة مثبتة حرارياً 50 mm F1.0 ومجال رؤية 17.5°×14.0°، وفيديو RTSP عبر إيثرنت جيجابت وRS485 Modbus RTU للمراقبة بعيدة المدى وحماية المحيط وكشف الحرائق.
SPECTRA L12E وحدة تصوير حراري شبكية بعدسة مقربة عالية الدقة مبنية حول كاشف VOx غير مبرد 1280×1024/12 μm وعدسة ثابتة مثبتة حرارياً 50 mm F1.0 بمجال رؤية اسمي 17.5°×14.0°. توفر الوحدة تدفق فيديو RTSP واحدًا عبر إيثرنت تكيفي 10/100/1000M مع ترميز H.264/H.265/MJPEG ودعم ONVIF / GB/T 28181، بينما يتصل منفذ RS485 الذي يشغّل بروتوكول Modbus RTU مباشرة بأنظمة التحكم الصناعية. مع NETD ≤30 mK ونطاق تشغيل −40 إلى +70 °C واستهلاك طاقة نموذجي أقل من 4 W، صُممت الوحدة للمراقبة بعيدة المدى وحماية المحيط وكشف الحرائق ومراقبة الأهداف.
| الكاشف | مصفوفة مستوى بؤري VOx غير مبردة |
| الدقة | 1280×1024 |
| خطوة البكسل | 12 μm |
| النطاق الطيفي | 8–14 μm |
| NETD | ≤30 mK (F1.0، 25 °C) |
| معدل الإطار | 25/50 Hz (حسب البرنامج الثابت المُسلَّم) |
| زمن بدء التشغيل | ≤8 s |
| نوع العدسة | تركيز ثابت، تصميم مثبت حرارياً |
| البعد البؤري / الفتحة | 50 mm F1.0 |
| مجال الرؤية الاسمي | 17.5°×14.0° (أفقي×عمودي) |
| طلاء العنصر الأمامي | طلاء HD |
| الحماية الأمامية | IP67 |
| أقصى قطر للعدسة | Ø55 mm |
| الكشف / التمييز / التعرف (تقديري) | 3540 m / 1180 m / 590 m (تقديري) |
| تنسيق الفيديو | YUV |
| معالجة الصور | NUC / 3DNR / DNS / DRC / EE |
| لوحات الألوان | 10 (أبيض ساخن، أسود ساخن، حمم، أحمر حديدي، طبي، قطبي، قوس قزح، إلخ) |
| مخرج الفيديو الشبكي | 1× RTSP عبر إيثرنت |
| إيثرنت | 10/100/1000M تكيفي، عبر مجموعة واجهة الشبكة |
| التدفق الرئيسي | 1280×1024 أو 1024×768 (حسب البرنامج الثابت) |
| التدفق الثانوي | 1024×768 أو 640×512 أو 320×256 (حسب البرنامج الثابت) |
| ترميز الفيديو | H.264 / H.265 / MJPEG |
| البروتوكولات | TCP/IP، UDP، HTTP، RTSP، DHCP، DNS، ONVIF، GB/T 28181 |
| الواجهة التسلسلية | RS485 A/B، عبر مجموعة واجهة الشبكة |
| بروتوكول التطبيق | Modbus RTU |
| مداخل/مخارج موسعة | USB، CVBS، دخل/خرج صوتي، مداخل/مخارج إنذار، UART 3.3 V، مكبر صوت (عبر مجموعة واجهة الشبكة) |
| مصدر الطاقة الرئيسي | DC 12 V اسمي |
| نطاق الإدخال | 9–24 V |
| استهلاك الطاقة النموذجي | <4 W |
| درجة حرارة التشغيل | −40 إلى +70 °C |
| درجة حرارة التخزين | −45 إلى +85 °C |
| الرطوبة | 5%–95% RH، بدون تكاثف |
| الصدمة | نصف جيبية 30 g / 11 ms، ستة اتجاهات |
| الاهتزاز | 10–150–10 Hz، ذروة 0.15 mm |
| الامتثال | RoHS 2.0 / REACH |

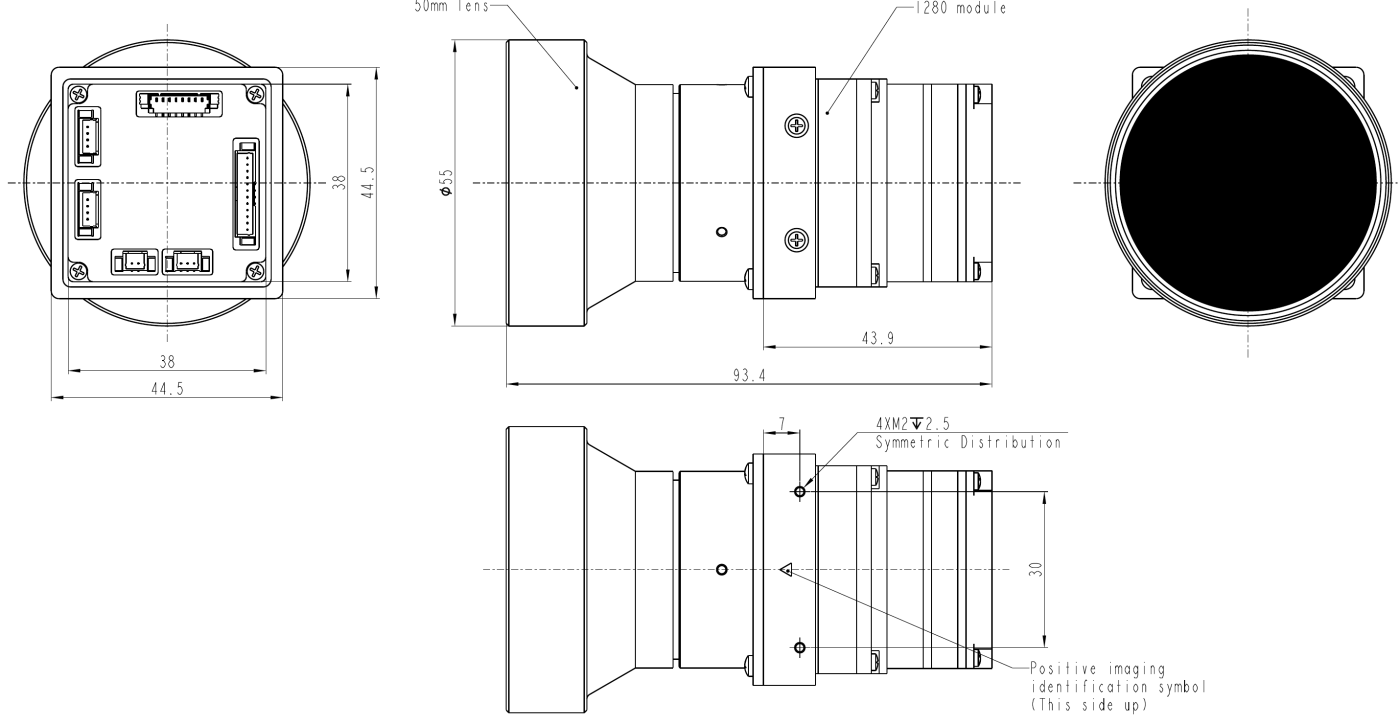

| الواجهة الطرفية | 44.5 mm × 44.5 mm |
| مقطع الهيكل | 38 mm × 38 mm |
| الطول الإجمالي | 93.4 mm |
| طول الهيكل الخلفي | 43.9 mm |
| فتحات التثبيت | 4 × M2، بعمق 2.5 mm، موزعة بشكل متماثل |
| المسافة بين الفتحات | 30 mm |
المواصفات قابلة للتغيير دون إشعار مسبق. D/R/I: مسافات تقديرية للكشف / التمييز / التعرف (m)، وفق معايير جونسون (احتمالية 50%، هدف 1.7 m × 0.5 m). تكوينات التدفق ومعدل الإطار تتبع البرنامج الثابت المُسلَّم. الأداء الفعلي يختلف حسب المشهد والهدف.

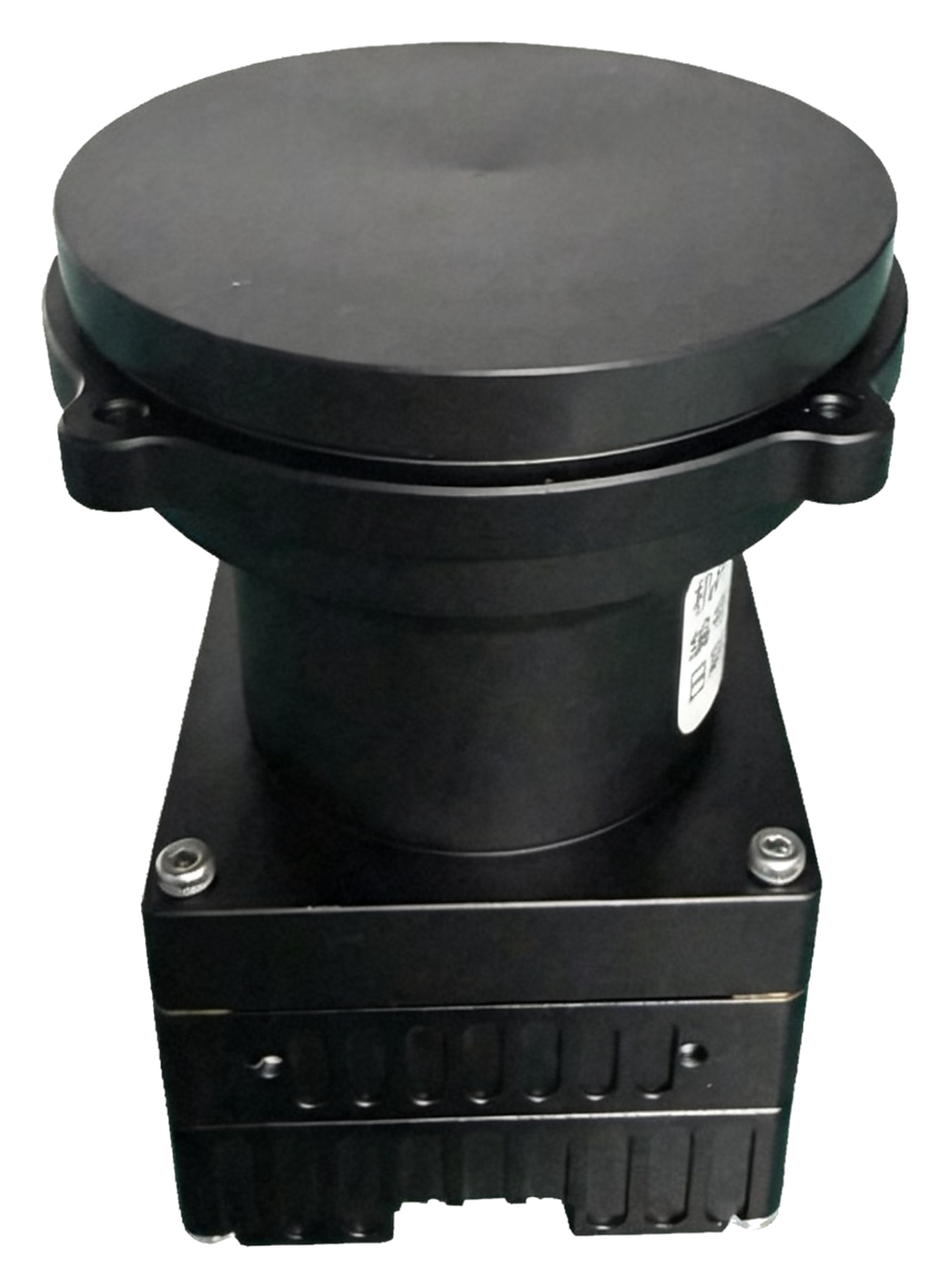

وحدة LWIR غير مبردة بدقة 1280×1024 وبكسل 12 μm، معروضة مع عدسة ثابتة مثبتة حرارياً 45 mm F1.0 — تصوير بمعدل 25 Hz، خرج فيديو MIPI، تحكم RS422، استهلاك طاقة ≤3 W في الحالة المستقرة ووزن الوحدة ≤80 g.

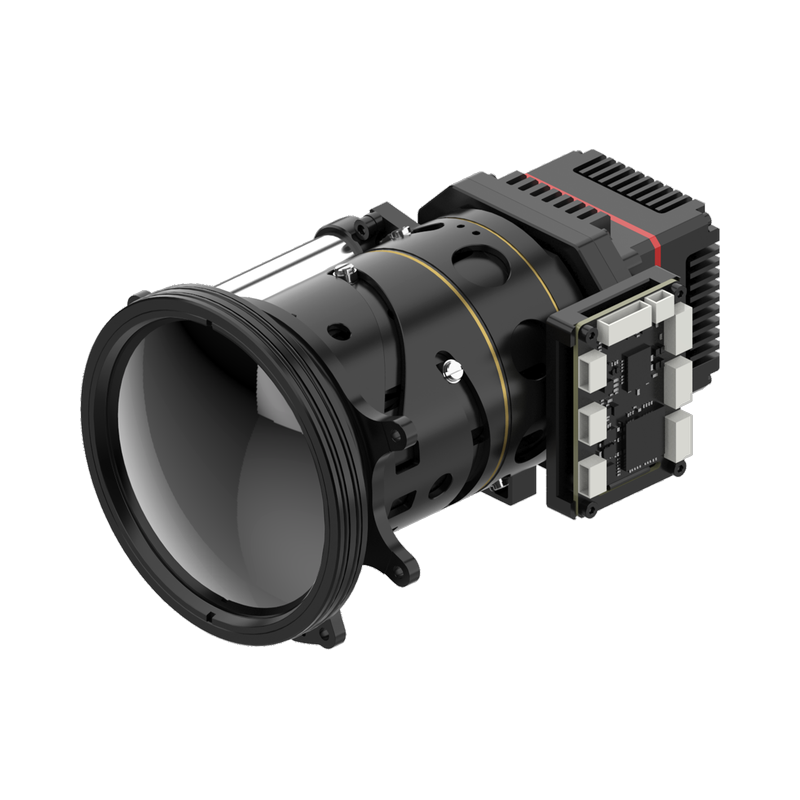

Spectra L12N هي وحدة تصوير حراري عالية الأداء وعالية الدقة للشبكات العامة عبر IP.
Spectra L06NT هي وحدة أشعة تحت الحمراء عالية الدقة للشبكات العامة عبر IP.
شاهد الوحدة وتقنيات التصوير ذات الصلة في لقطات ميدانية حقيقية.
تعرض كاميرا MWIR مبردة بدقة 1280×1024 تقريباً مستمراً 15–300 mm من الرؤية الواسعة إلى تفاصيل الهدف.
مشاهدة الفيديو
تُدمج عدة قنوات حرارية 640 في مشهد بانورامي 270° للمراقبة واسعة النطاق والوعي المستمر.
مشاهدة الفيديو

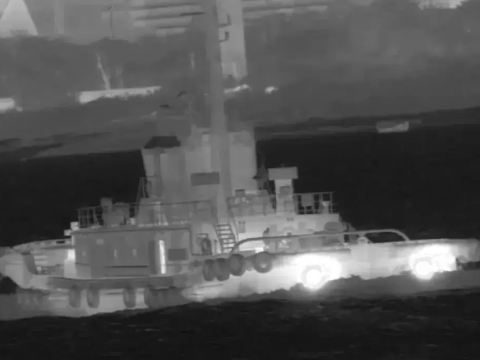

المراقبة بعيدة المدى
